Sonic Concepts高频超声换能器:HIFU Plex LT™ 3D深度聚焦系统
超声波应用-医疗,生物技术等
HIFU transducers高频超声换能器/高频超声换能探头/环形高功率超声探头/宽频超声空化
美国Sonic Concepts公司成立于1994年,HIFU(高频超声换能)技术致力于超声波传感器和系统的研发.HIFU技术在热消融,空化,远程触诊,组织摧毁术,药物激活和许多其他医疗治疗中起到重要作用.相关产品诸如HIFU(高频超声换能)探头已经广泛应用于生物医疗和高端工业客户,亦为客户提供各类定制和配套各类影像级HIFU(高频超声换能器)探头,水听器以及特定功能的HIFU(高频超声换能)探头.
可动态调整焦距的高强度深度聚焦超声系统HIFU
全新HIFUPlex LT™ 3D深度聚焦系统
3D动态聚焦-医疗治疗级动态聚焦深度调焦
针对大型动物、组织应用
HIFUPlex LT™ 3D深度聚焦系统硬件介绍
HIFUPlex LT™ 3D深度聚焦系统是一套功能完备的高强度聚焦超声系统,兼具探索性和可升级特性.
1. HIFUPlex LT™ 3D深度聚焦系统均拥有Sonic Concepts专属开发的TPO™电源发生器和具备HIFU相控阵阵列(Phased Array)技术加载的专用换能器.
2. Sonic Concepts专属开发的TPO™电源发生器具备64/128路射频信号,该离散射频信号为独立超敏感传输型.TPO™电源发生器利用高保真放大器技术产生波普型纯正弦曲线型号.每一个通道的传输模式均支持从单一循环式至放大脉冲式.
3. HIFUPlex LT™ 3D深度聚焦系统的换能器均拥有64/128相控阵阵列.
HIFUPlex LT™ 3D深度聚焦系统技术特点
HIFUPlex LT™ 3D深度聚焦系统的换能器均拥有64/128相控阵阵列、环形孔径设计、超低损耗线缆和完善的匹配电路系统,并将其整体置入换能器内部,从而确保换能器的完整性和统一性.外部尺寸非常精巧,亦适合于微小腔体/容积内使用.
该内置整合系统利用时间延迟技术,电子系统可以完成对声场聚焦深度延聚焦轴线微调,微调分辨率可达毫米级.为确保精度,所有换能器均会在无压自由环境中(Free Field)利用NPL级(National Physical Laboratory)可追踪型水听器对声压和聚焦移动进行调节校准和测试.
System Feature系统主要功能
1. 全系统换能器均拥有500w平均功率和峰值可达2000w的全效声场平均功率(TAP), 外部尺寸采用直径150mm(Ø150mm)、F/1.0 、64/128相控阵阵列型设计换能器. 不仅能够让系统运行输出同等量的声场功率,而且能够同时确保带宽达到40%以上和有效传输效率可达90%以上.
2. 支持MATLAB Parser Commander Suite 运行模拟.
3. 体积精巧,便于携带和动式,特别适合于微小腔体/小容积型超声对象,人性化的设计确保复合系统的功用和超灵敏传输特性.
4. 动态3 D(支持双轴方向移动)聚焦深度调焦达到医疗治疗级精度.
5. 全系统出厂预校准和核测.
HIFUPlex LT™ 3D动态调焦参考

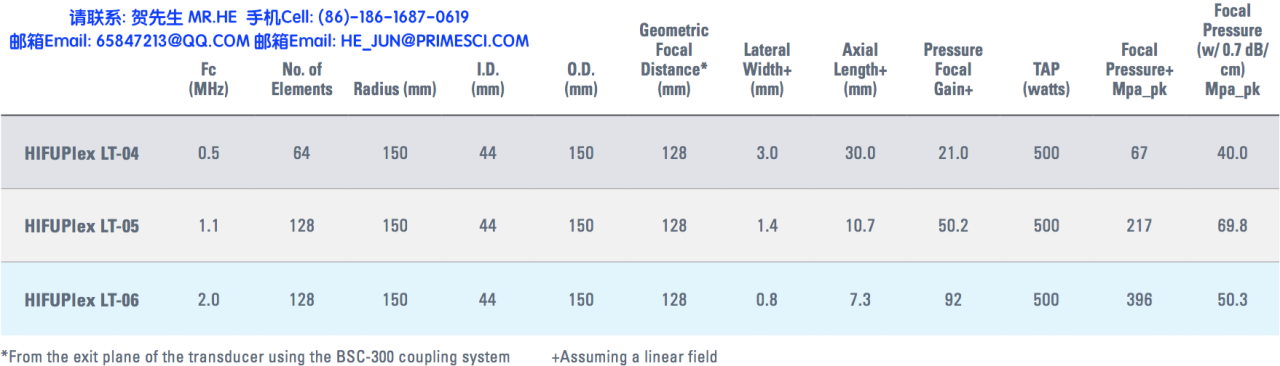

HIFUPlex LT™ 3D换能器声场参数参考
HIFUPlex LT™ 3D动态聚焦深度调焦参考

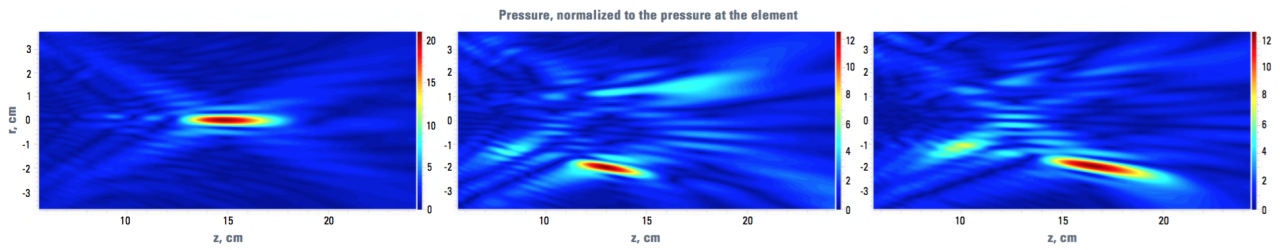

下图为HIFUPlex LT™-04系统利用软控进行空间模拟的动态调焦引导图,可明显看到沿着双轴(XZ轴)平面声压场变化展示.如下图展示,从换能器超声出口平面起算, 其对应的连贯聚焦区分别位于150mm、128mm(左图), X=20mm Z=130mm(中图),X=20mm Z=170mm(右图).
系统配置与升级选项
HIFUPlex LT™ 3D深度聚焦系统标准配置 | ||
产品 | 数量 | 备注 |
专用HIFU换能器 | 1 | |
专用TPO™电源发生器 | 1 | |
专用水压耦合器 | 1 | |
专用可视性热敏标模 | 1 | |
软控MATLAB based Commander Suite | 1 | |
专用可视性热敏标模 | 1 |
HIFUPlex LT™ 3D深度聚焦系统可选升级项 | ||
支持多型号 HIFU换能器可选 | 多个换能器匹配一个电源发生器 | |
支持定制型HIFU换能器可选 | 依照客户定制开发 | |

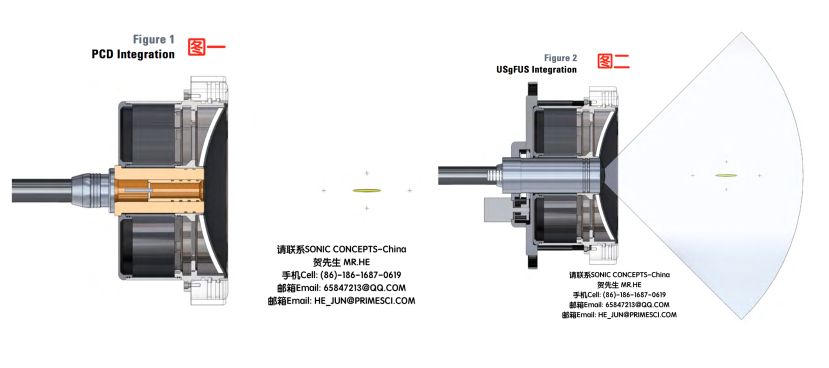

中置浸没型水听器(支持实时侦测) | 可实时侦测换能器声场声压 | 参考下图一 |
影像探头(中置空环预留位) | 系统升级为USgFUS | 参考下图二 |
MRI磁兼容适配 | 可在磁环境中使用 | |
3倍频匹配电路 | 用户可提高频率降低功率 | |
去气水环境控制系统 | 水去气处理,控制水循环温度和冷却 | |
大型动物治疗电枢和扩展系统 | 针对大型动物、组织等实验对象 |
Sonic Concepts, Inc.
18916 North Creek Parkway, Suite 115, Bothell, Washington 98011 USA
SONIC CONCEPTS-China
MR.HE JUN
Call:(86)-186-1687-0619
Email: 65847213@QQ.COM 或HEJUN@PRIMESCI.COM
-
